PCB 제조의 다음 병목 : 고다층·미세회로 시대의 검사·자동화·데이터

지난 산업 인사이트 1~3호에서는 유리기판을 중심으로, 차세대 기판 산업에서 검사가 왜 라인의 끝이 아니라 공정 중간의 핵심 품질 게이트가 되어야 하는지 살펴봤습니다.

이번 4호에서는 시야를 PCB로 확장해 보겠습니다.

PCB는 이미 오랜 기간 양산되어 온 성숙 산업처럼 보입니다. 하지만 AI 서버, 데이터센터, 고성능 네트워크, 전장 산업이 확대되면서 PCB는 다시 고난도 제조 산업으로 변화하고 있습니다.

고다층, 대면적, 미세회로, 고속 신호 대응, 고부가 기판 구조가 확대될수록 PCB 제조에서는 단순 생산능력보다 검사·자동화·데이터 운영 역량이 중요해집니다.

핵심은 단순합니다.

PCB의 다음 경쟁력은 더 많이 만드는 것이 아니라, 더 복잡해진 공정에서 결함을 조기에 찾고 데이터를 연결해 수율을 개선하는 능력입니다.

1. PCB는 왜 다시 어려워지고 있는가?

PCB는 전자제품의 회로를 연결하는 기본 기판입니다.

하지만 최근 PCB는 단순한 회로판을 넘어, AI 서버와 고성능 반도체 시스템을 지탱하는 핵심 부품으로 바뀌고 있습니다.

특히 AI 데이터센터, AI 서버, 고성능 네트워크 장비, 전장 부품 수요가 확대되면서 고사양 PCB의 비중이 커지고 있습니다. 피아이이 IR 자료에서도 PCB 영역을 Physical AI + Inspection H/W + AI Ops로 정의하고, AI 데이터센터·AI 서버·고성능 네트워크 투자 확대에 따라 고사양 PCB 수요가 증가하고 있다고 설명합니다. 또한 고면적·고다층·미세회로화로 제조 정밀도 요구가 급격히 높아지고, 내부홀·정렬·미세단선 등 대응하기 어려운 결함 관리가 중요해지고 있다고 제시합니다.

과거의 PCB 경쟁력이 가격과 생산성 중심이었다면, 고사양 PCB에서는 이야기가 달라집니다.

층수가 늘어나면 내부 결함을 보기 어려워집니다. 회로가 미세해지면 Open, Short, 잔류물, Line/Space 불량을 더 정밀하게 잡아야 합니다. 기판이 커지고 구조가 복잡해지면 정렬 오차, Warpage, 적층 불량이 수율에 더 큰 영향을 줍니다.

즉, PCB는 성숙 산업이지만, 고사양 PCB는 다시 검사 난이도가 높아지는 산업입니다.

2. PCB 밸류체인은 수요에서 검사 데이터까지 연결된다

PCB 산업을 이해하려면 제조공정만 보는 것보다, 먼저 밸류체인 전체를 보는 것이 좋습니다.

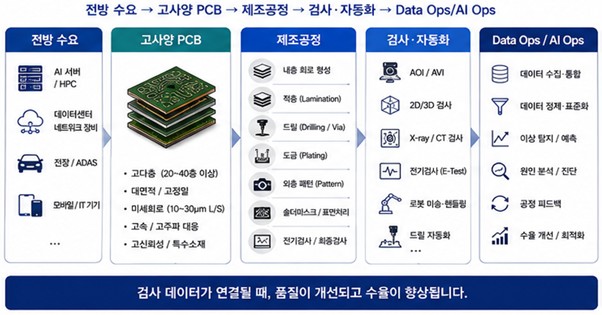

전방 수요는 AI 서버, HPC, 데이터센터, 네트워크 장비, 전장 부품에서 발생합니다. 이 수요는 고다층·대면적·미세회로 PCB로 이어지고, 제조 현장에서는 드릴, 도금, 적층 패턴, AOI, 전기검사 등 복잡한 공정으로 구현됩니다.

그리고 이 공정의 마지막에는 항상 품질 문제가 남습니다.

1. Hole이 정확히 뚫렸는가.
2. Via 내부 도금이 연속적으로 형성됐는가.
3. 회로 패턴에 Open이나 Short는 없는가.
4. 층간 정렬은 맞는가.
5. 전기적 연결성은 안정적인가.
6. Lot별 불량 패턴은 반복되고 있는가.

이 질문에 답하는 영역이 바로 검사입니다.

PCB 밸류체인은 이제 단순히 소재 → 제조 → 납품으로 끝나지 않습니다.

고사양 PCB에서는 검사 데이터 → 공정 분석 → 자동화 → 수율 개선까지 이어져야 합니다.

3. PCB 제조공정에서 검사 게이트는 어디에 들어가는가?

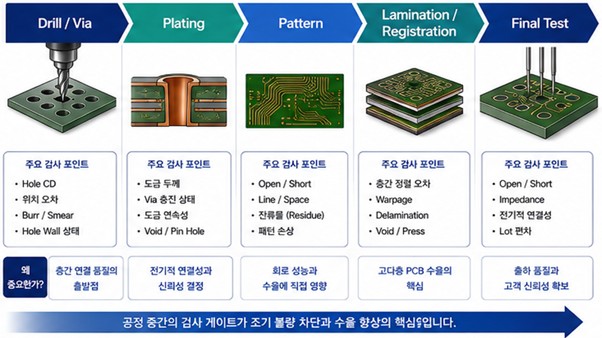

PCB 제조공정은 제품과 업체에 따라 다르지만, 일반적으로 내층 회로, 적층, 드릴, 무전해 동도금, 외층 형성, 도금, 외층 식각, AOI, 표면처리, 전기검사, 최종검사 등 여러 단계로 구성됩니다. 검사 관점에서는 크게 6가지로 나누어 볼 수 있습니다.

PCB 검사는 최종 전기검사만으로 충분하지 않습니다. 공정 중간마다 결함을 조기에 차단하는 검사 게이트가 필요합니다.
